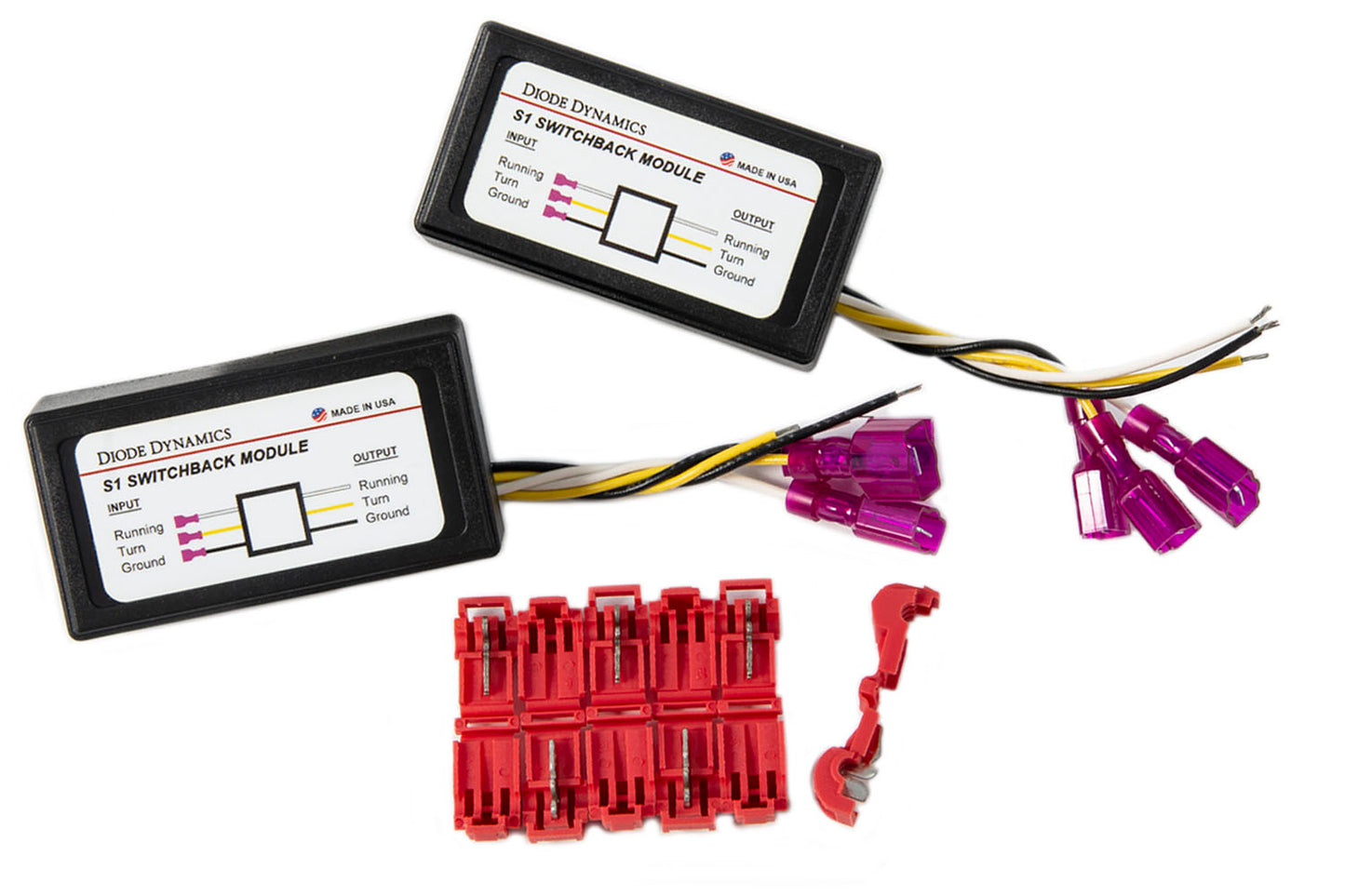

S1 Switchback-Modulpaar-Diodendynamik

Dies ist ein 12-V-LED-Switchback-Controller in einem wasserdichten, kostengünstigen Paket!

Mit einem Eingangsspannungsbereich von 9–16 V und gemeinsamer Masse eignet es sich perfekt für alle Anwendungen im Automobilbereich. Es eignet sich für Blinker, Tagfahrleuchten und mehr! Perfekt für Nachrüster oder Heimwerker, die mit einigen 12-V-LEDs eine OEM-ähnliche Funktion realisieren möchten.
Eingang
Alle Eingangskabel sind Flachstecker mit T-Abgriffen für die Installation. Es gibt drei Eingangskabel: schwarz, gelb und weiß.

• Schwarz: Erdungskabel, das mit einer konstanten Gehäuseerdung verbunden werden sollte.
• Weiß: Statisches Kabel oder Lauflichteingang.
• Gelb: Blinkereingang. Dadurch wird auch der statische Ausgang abgeschaltet, sodass es als Abschaltkabel für Tagfahrlichtanwendungen verwendet werden kann.

Ausgabe
Alle Ausgangskabel sind blanke Leitungen zum Anschluss an LEDs. Es gibt drei Ausgangskabel: schwarz, gelb und weiß.

• Schwarz: Zusätzlicher Masseausgang. Dieser muss nicht angeschlossen werden, da es sich um einen zusätzlichen Massepunkt handelt. Sie können LEDs hier oder an einer beliebigen Stelle am Gehäuse an Masse anschließen.
• Weiß: Statischer Ausgang. Wenn Static mit Strom versorgt wird und der Blinker nicht aktiviert ist, gibt es 12 V aus. Sie können dies beispielsweise an ein weißes Licht anschließen, das als Positionslicht fungiert.
• Gelb: Blinkerausgang. Sie können diesen Ausgang mit einer gelben oder roten LED verbinden, um einen Blinker zu erzeugen. Der statische Ausgang wird bei eingeschaltetem Blinker ausgeschaltet. Wenn Sie das Blinkerkabel als Abschaltung verwenden, lassen Sie dieses Kabel einfach abgeklemmt.

Merkmale

• Wasserdicht und stoßfest, mit Vollkapselung
• Ein maximaler Strom von 2 Ampere auf dem weißen Kanal und 3 Ampere auf dem gelben Kanal
• Entworfen und montiert in den USA von Diode Dynamics Manufacturing

Im Leistungsumfang enthalten

• Menge: Zwei (2)
• Garantie: 3 Jahre Garantie
• 100-prozentige Zufriedenheitsgarantie

Technische Daten

• Betriebsspannung: 9-16V
• Betriebstemperatur: -40 °C bis 85 °C (-40 °F bis 185 °F)
• Einbruchschutz: IP68 Wasserdicht
• Gewicht (lb): 0,1250
